При обустройстве канализации не стоит игнорировать такой важный элемент, как фановый стояк. Так называется труба, ведущая от стояка и выходящая на крышу. Основное назначение фановой трубы – вентиляция системы и выравнивание давления в трубах во время залповых сбросов воды. При отсутствии фанового стояка возможны серьезные нарушения в работе канализации, в частности срыв гидравлических затворов в сифонах и, как следствие, появление неприятного запаха в помещениях.
Далеко не каждый человек знает, что такое фановый стояк канализации, и для чего он нужен. Но тем, кто планируется заняться благоустройством дома и самостоятельно построить канализацию, обязательно нужно ознакомиться с этим вопросом.
Дело в том, что фановая труба выполняет очень важную функцию, она выравнивает давление в системе во время залповых сбросов стоков. К примеру, при сливе воды из бачка унитаза сечение отводящей трубы перекрывается практически полностью, что вызывает разряжение в системе. Наличие же фанового стояка решает эту проблему.
Всегда ли нужна установка фановой трубы?
Согласно СНиП, установка фановой трубы является обязательной в том случае, если строение имеет более двух этажей. Но всегда ли в малоэтажном строительстве можно обойтись без этого элемента канализационной системы? Оказывается, далеко не всегда.
Отказ от установки фанового стояка обусловлен тем, что в одном или двух этажном доме количество стоков, как правило, невелико. Однако если дом планируется оборудовать двумя-тремя ванными комнатами или построить баню с бассейном, то рассчитывать на малое количество стоков не приходится, поэтому в проект следует включить и фановую трубу.
Обязательно стоит установить фановую трубу и в том случае, если нет возможности подключить дом к центральной канализации, и планируется установка септика. Такая замкнутая система нуждается в вентиляции, поэтому пренебрегать монтажом фановой трубы не стоит.
Требования к фановой вентиляции
При планировании и проектировании вентиляции системы канализации следует придерживаться приведенных ниже рекомендаций:
- Диаметр фановой вентиляционной трубы должен быть равен диаметру канализационного стояка.
- Фановая труба выводится на крышу, причем размещать ее нужно подальше от балконов и окон. При выборе места расположения фановой трубы нужно учитывать розу ветров, чтобы так поставить трубу, чтобы неприятно пахнущие испарения уносились ветром в сторону от жилья.
Рекомендации по монтажу фанового стояка
Рассмотрим, как монтируется фановый стояк при обустройстве частного дома.
Элементы фановой вентиляции
В состав системы фановой вентиляции могут быть включены следующие детали:
- Фановые трубы;
- Соединительные трубы;
- Вентиляционный канал;
- Соединительные фитинги.
Совет! При обустройстве фановой вентиляции используются те же материалы, которые применяются при постройке системы канализации. Таким образом, труба фановой вентиляции может быть выполнена, как из чугуна, так и из пластика. Фитинги подбирают в соответствии с материалом труб.
Советы по проведению монтажа
- Как правило, фановая труба изготавливается из того же материала, что и труба стояка. Но если запланирована замена фанового стояка без замены труб канализации, то можно использовать и комбинацию материалов. Например, установить на чугунный стояк фановую трубу, выполненную из пластика.
Совет! При соединении труб, выполненных их разных материалов, используются специальные переходники из резины.
- В том случае, если в доме планируется установка нескольких стояков канализации, то разрешается объединять фановые трубы в общую систему. Если собирается сложная система, в которой будет объединено несколько фановых труб, для соединения элементов используют тройники с углами 135 и 45 градусов.
При прокладке горизонтальных участков фановых труб создают уклон по направлению движения газов. Размер уклона – не менее 2 см на метр горизонтального участка фановой трубы.- Вывод фановой трубы над крышей должен осуществляться на высоту не менее 3 метров над уровнем кровли. А если в доме есть используемый чердак, то высота вывода увеличивается минимум до 3 метров.
- Расстояние между выводом фановой трубы и окнами (балконами) должно быть более четырех метров.
- Стояк фановой трубы, которые проходит через неотапливаемые помещения, должен быть утеплен.
- Объединение в одном канале вентиляции канализации и дымохода категорически запрещается.
- В верхней части трубы планируется установка сеточки с козырьком.
Каких ошибок при монтаже фановой вентиляции следует избегать?
Рассмотрим распространенные ошибки, которые допускают неопытные строители при обустройстве фановой вентиляции.

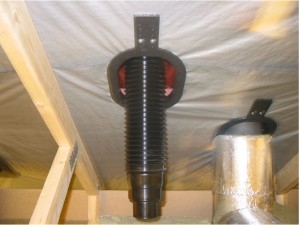

- Понятно, что выведение стояка на крышу является достаточно сложной задачей, так как потребуется выполнять герметичное примыкание кровли к трубе. Поэтому некоторые хозяева считают возможным вывести фановый стояк в нежилое чердачное помещение. Такое решение в корне неправильно, так как чревато накоплению в чердачном пространстве пожароопасных газов. Кроме того, не исключается проникновение дурнопахнущих канализационных газов в помещения верхнего этажа.
- Не рекомендуется планировать установку фановой трубы вдоль внешней стены дома, так как такое решение чревато образованием конденсата, который будет стекать по стояку.
- Верхнюю часть фановой трубы рекомендуется накрыть козырьком с сеточкой, это предотвратит попадание в систему канализации мусора, насекомых и грызунов. В продаже есть специальные «грибки на фановый стояк, которые отлично решают эту проблему. А вот установка флюгерок с целью улучшения тяги не просто бесполезна, но зачастую и вредна, так как способствует появлению запаха канализации в помещениях.
Обратный клапан для фановой трубы
Фановые трубы нередко оснащают обратными клапанами. Установка этого приспособления необходимо:
- Если при прокладке канализации были допущены ошибки, в частности при неправильно выдержанном уклоне трубы.
- Для предотвращения возврата сточных вод к сантехническим устройствам.
- Для недопущения проникновения в систему канализации грызунов и мусора.
Клапан может быть установлен или внутри фановой трубы, или снаружи. При внутренней установке необходимо тщательно очистить трубу и обезжирить ее поверхность. Далее производится монтаж специальной монтажной вставки с клапаном.
Совет! Обратный клапан и монтажная вставка продаются отдельно, поэтому перед установкой нужно будет купить и совместить эти два элемента.
При установке обратного клапана важно правильно выдержать направление. Клапан устанавливается так, чтобы его лепестки отгибались в сторону сантехники, то есть во встречном направлении относительно движения стоков.
При монтаже обратного клапана не рекомендуется применять силиконовые или любые другие виды смазок, все работы выполняются при сухих поверхностях деталей.
Итак, фановый стояк – это необходимый элемент канализационной системы, предназначенный для вентиляции и выравнивания давления в трубах. Установка фановой трубы не является особо сложной задачей, но нужно постараться избежать ошибок при монтаже, которые могут привести к сбою в работе всей системы канализации.
